輔導 2：觸發信號 (第一部分)

這篇文章緊隨上一篇文章點火初級電路。這篇文章主要分析各種類型的觸發信號如何在恰當?shù)臅r(shí)間切換初級電路。

分電器電接頭
圖 1.0

永久磁鐵拾取信號

這一類型能自身產生信號，而不需額外的電源供應。這一信號用來觸發點火放大器或電子控制模塊（ECM）。當金屬輪子旋轉，磁場改變，電路里面的電壓也改變。當輪齒接近繞組，輸出電壓增加；當輪齒與磁鐵成一條直線時，輸出電壓急劇下降為0；當輪齒遠離磁鐵，產生的輸出電壓為反向。這樣的波形叫正弦波。

輸出電壓受以下因素影響：

發動機轉速——起動時，輸出電壓大約為2到3伏，高轉速下電壓可超過50伏。
繞組與輪齒的間隙——平均空氣間隙為千分之八到千分之十英寸；間隙變大會減弱磁場，軟件電壓也會相應減少。
磁場的磁力強度
正向和負向的波形差異會很明顯。因?yàn)樨?fù)向一邊接上放大器電路，負向波形會變得好微弱；但不接放大器電路，產生的交流波形則很完美。

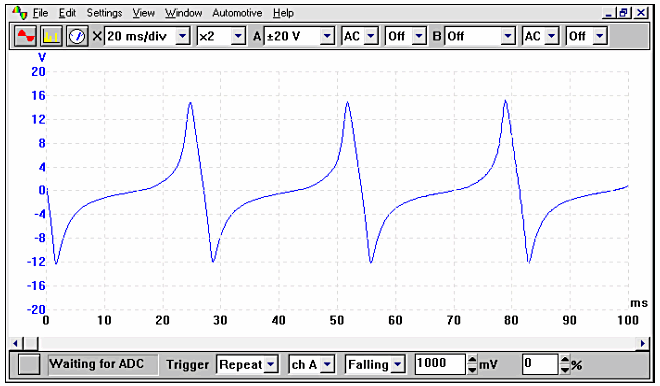

用探針背刺兩線插頭，見圖1.0.　如果放大器是安裝在分電器殼上的，要先拆除放大器才能接觸到兩線插頭。拆除后，再裝上。起動發動機，觀察檢測波形。使用與圖1.1近似的時間刻度。電壓輸出低的原因?yàn)榭諝忾g隙不正確、起動速度低。

圖 1.1

上圖在發動機怠速時測到的；高速時電壓會上升至50V。不同廠家的汽車電壓輸出是不相同的，所以應該查閱相關的技術資料。

圖 1.2

霍爾效應拾取信號

這種觸發器（霍爾效應式傳感器）產生的是簡單的數字“開/關”信號，這信號是一種方波，能被點火控制模塊所識別。觸發器有一個帶缺口的金屬旋轉碟片，碟片在電磁鐵和半導體之間運動。碟片可切斷磁場，當“窗口”關閉，恢復電壓；當“窗口”開啟（即缺口位置電磁鐵和半導體間），電壓為0。碟片不斷旋轉的過程，產生的數字方波可被電子控制單元（ECM）識別。

該傳感器有三根線，一根是正極電源線，一根是地線，一根是信號線。方波可用Pico示波器監測，幅度可能會有所不同，但這不算是個故障，因?yàn)橹匾氖切盘?hào)頻率，而不是電壓高度。當霍爾傳感器跌到0伏，給線圈通電。

將Pico示波器接地線接到正確的地線，電壓探針接到正確的線端上。傳感器三線分別為正極電源線、地線、信號線。信號線通常是中間一條線，見圖1.2。

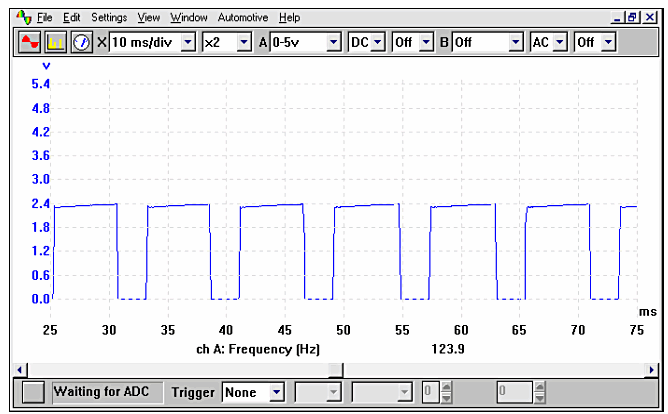

霍爾信號用Pico示波器捕捉到，見圖1.3.　不同的汽車，這輸出電壓會有所不同。

圖 1.3

感應曲軸角度傳感器

該傳感器信號被ECM用來確定發動機的準確位置。感應式的曲軸傳感器最常見，但霍爾式和AC激勵式傳感器也相當普遍。感應式傳感器是兩線的，但有的廠家會做成三線的，第三條線用于減少ECM受高壓干擾。

傳感器的輸出電壓會受以下三個因素影響而降低：

空氣間隙，大的空氣間隙會讓輸出電壓減弱。
傳感器里面斷路，沒不會有電壓輸出。
低轉速也會導致低電壓輸出。

如果傳感器變熱和繞組開路，在這種情況下，發動機會停止，冷機后就可以重啟。

用Pico示波器測到的感應式傳感器波形，類似于圖1.4。該波形是在發動機起動時捕捉到的。

像測試安裝在分電器內感應磁鐵拾取器一樣，連接好Pico汽車示波器。結果波形應該看起來跟示例圖1.4的相似。這部分波形捕捉于發動機起動過程，明顯看到電壓的峰-峰值不相同。這是因?yàn)榘l(fā)動機在壓縮沖程時，發動機轉速慢，電壓較低；在下一個壓縮沖程前，發動機轉速變快，電壓增壓。
